懸掛式機械手
所屬分類:懸掛式助力機械手

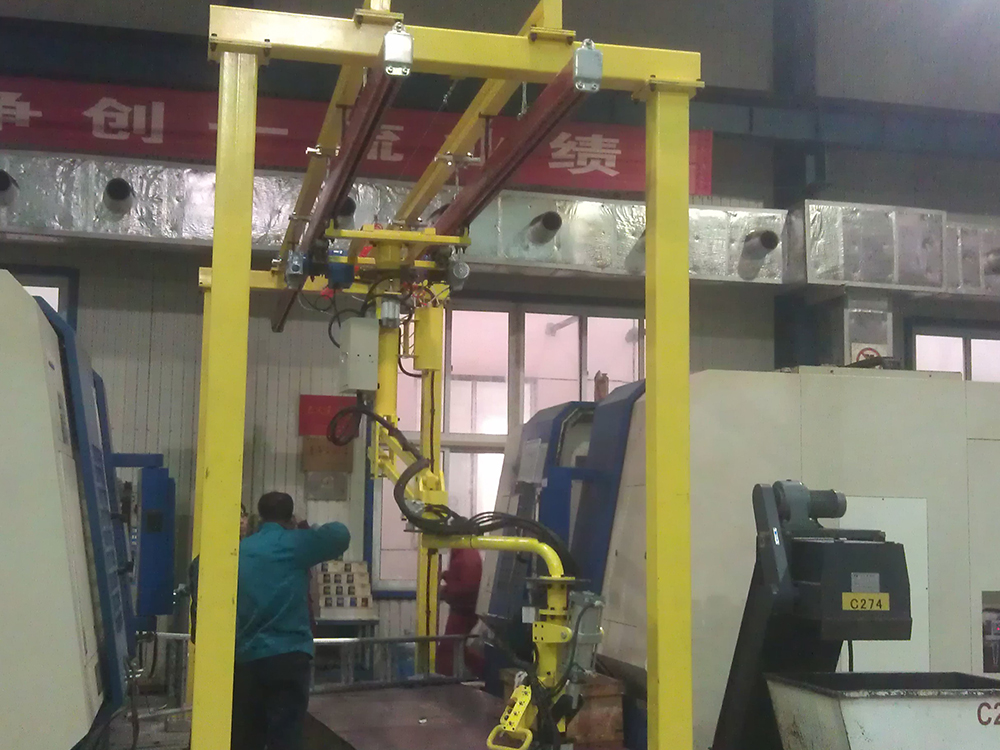

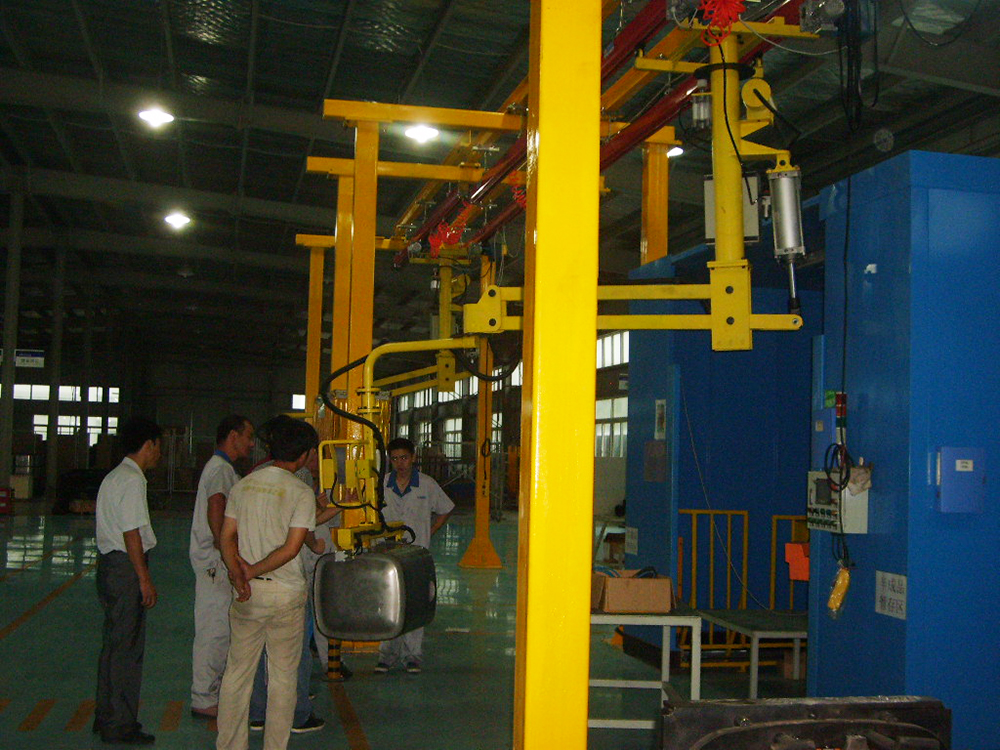

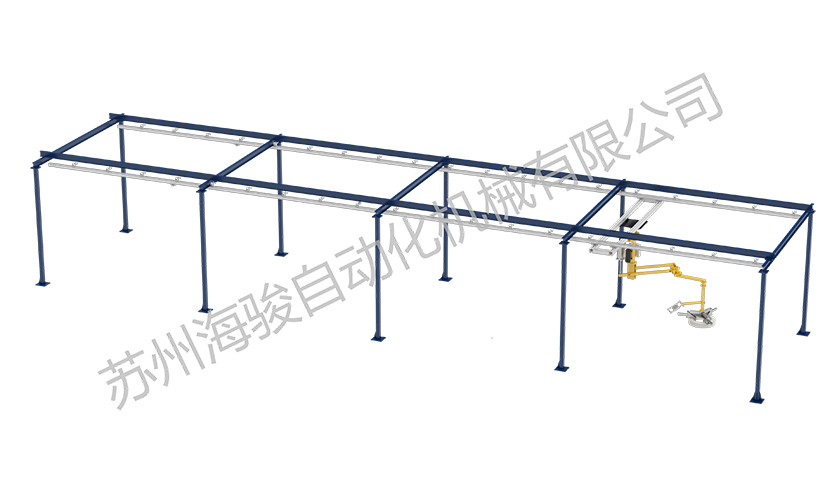

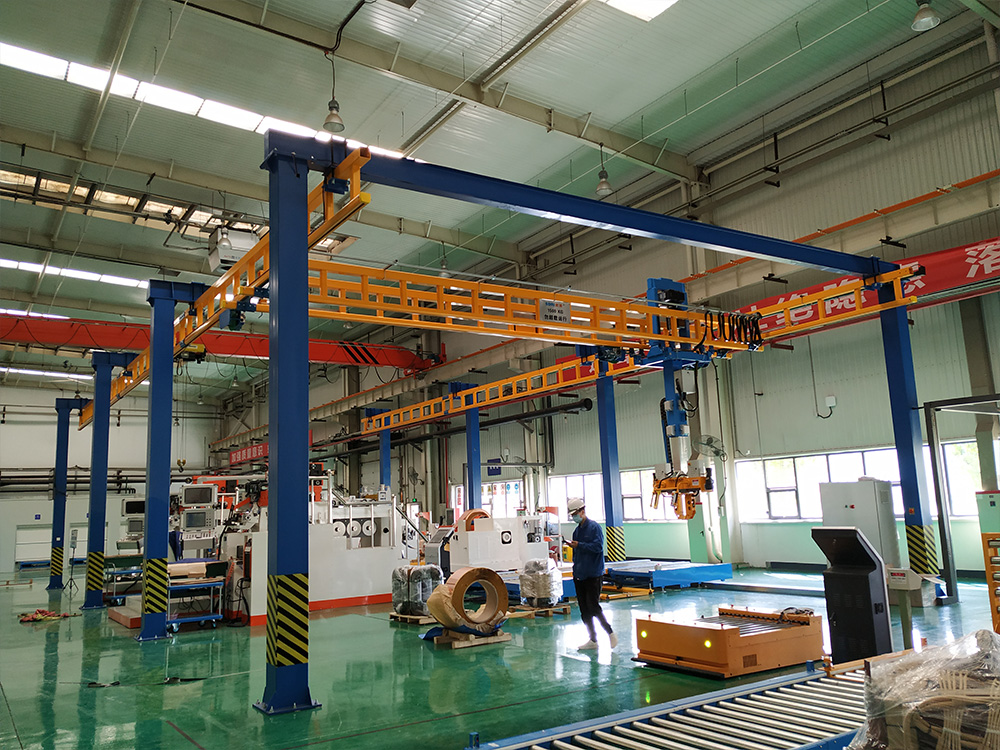

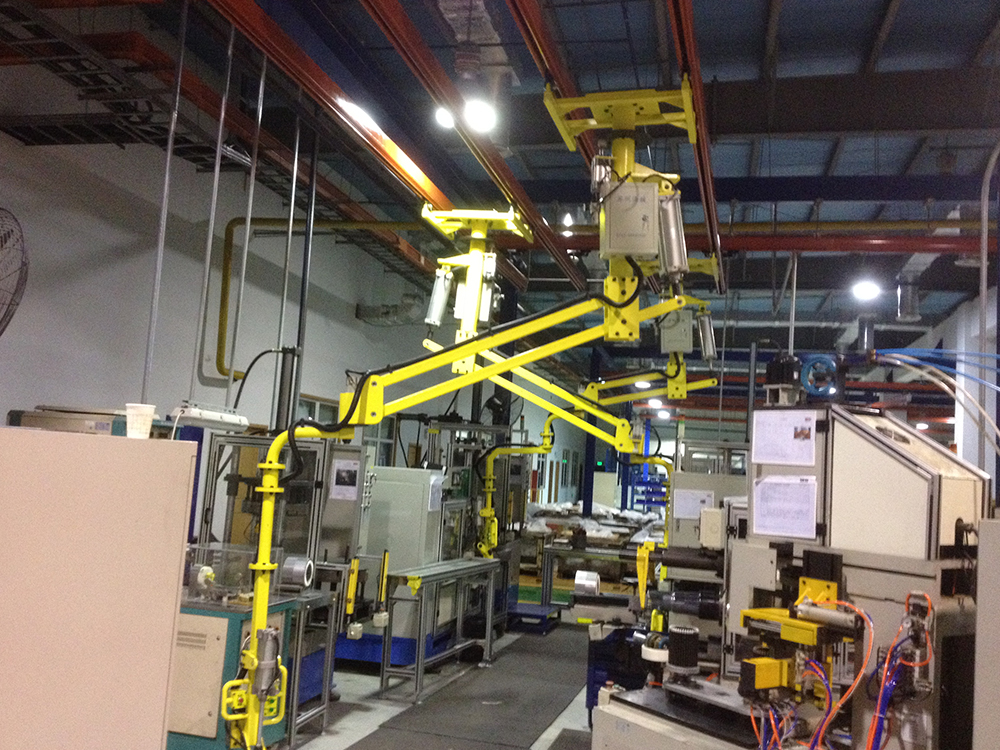

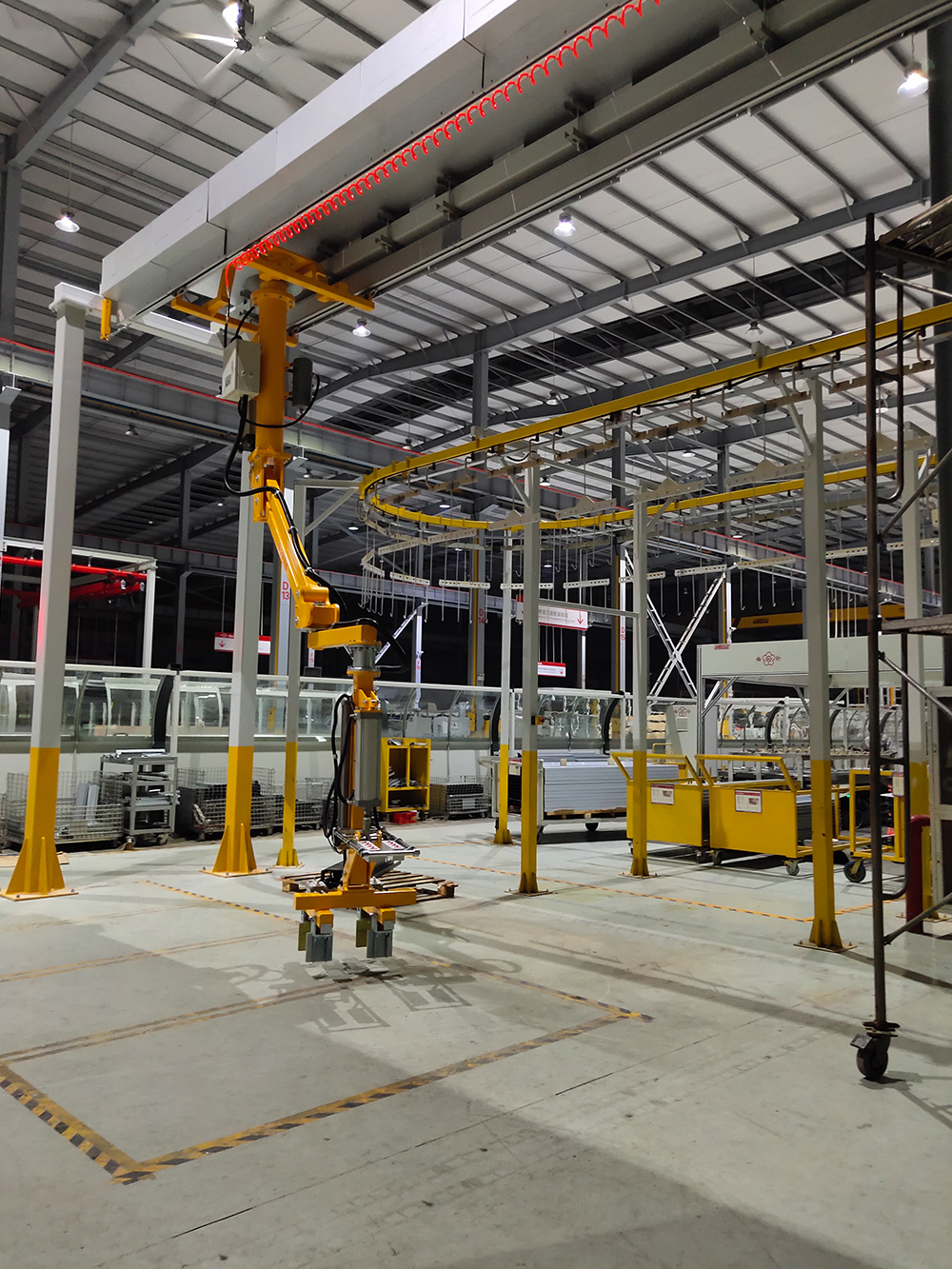

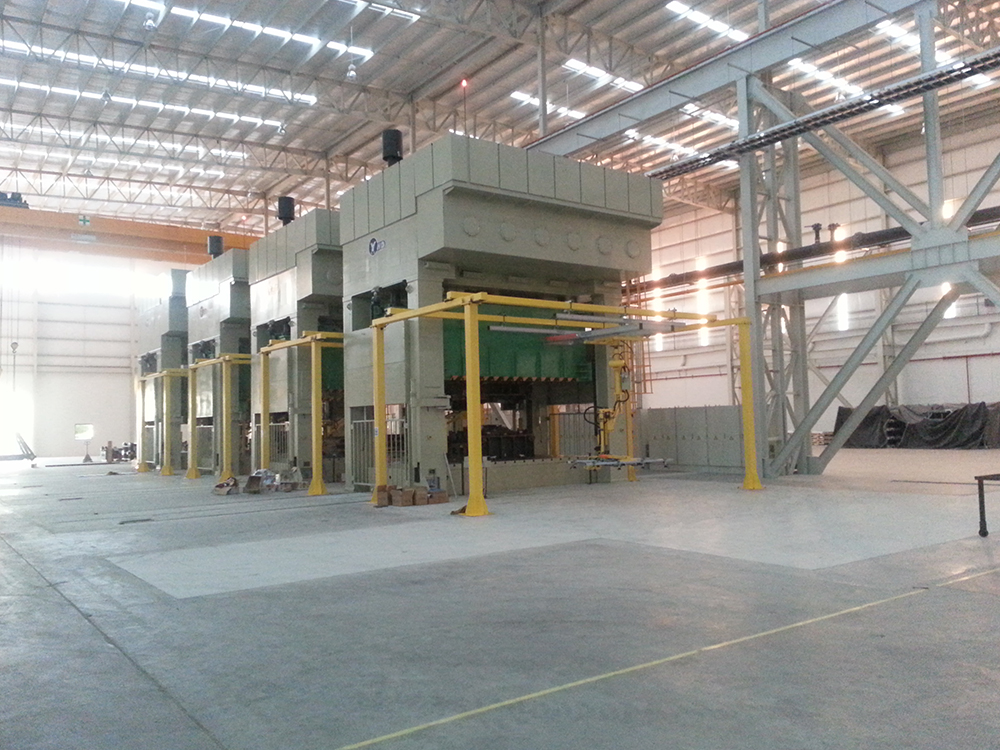

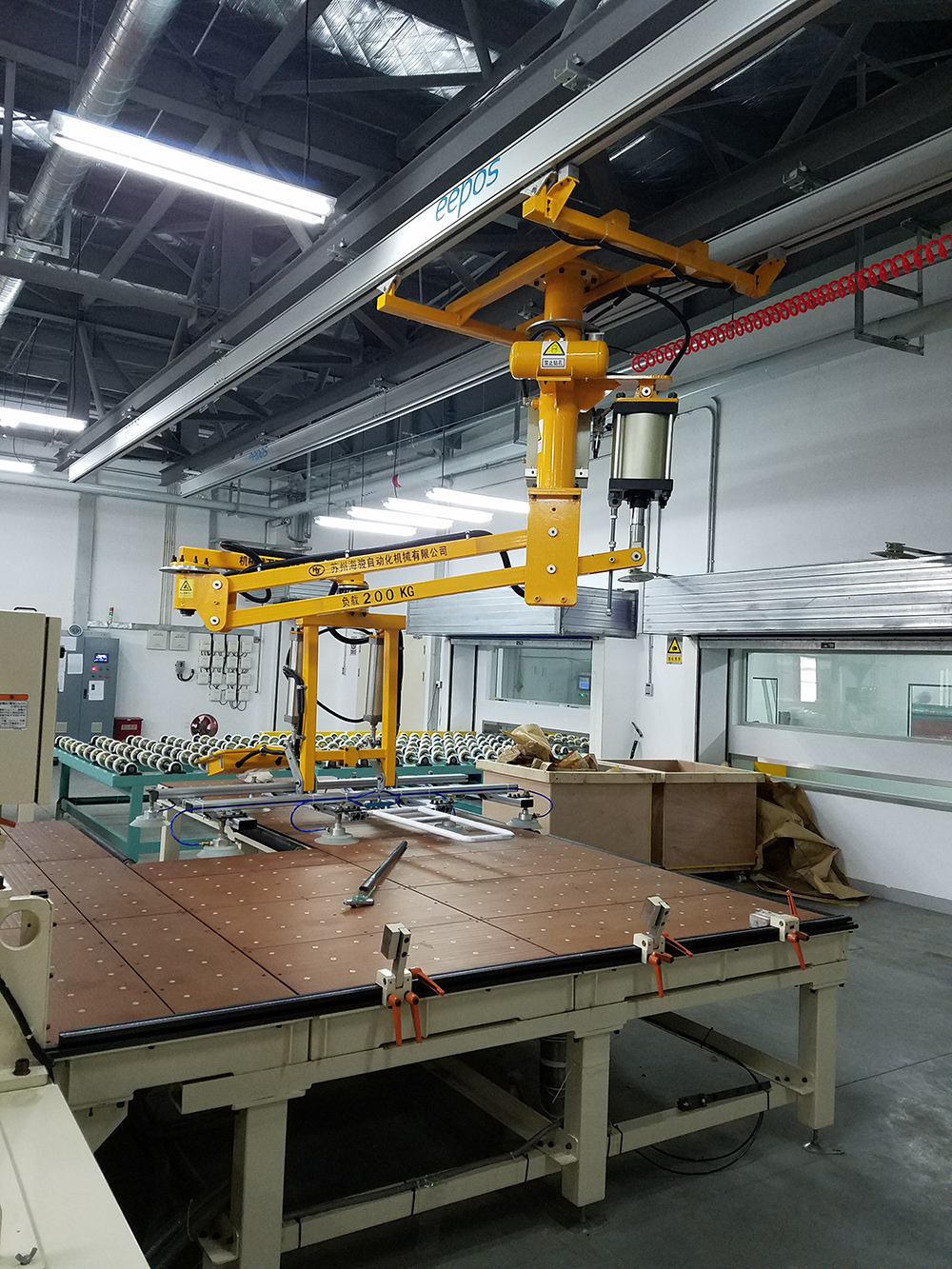

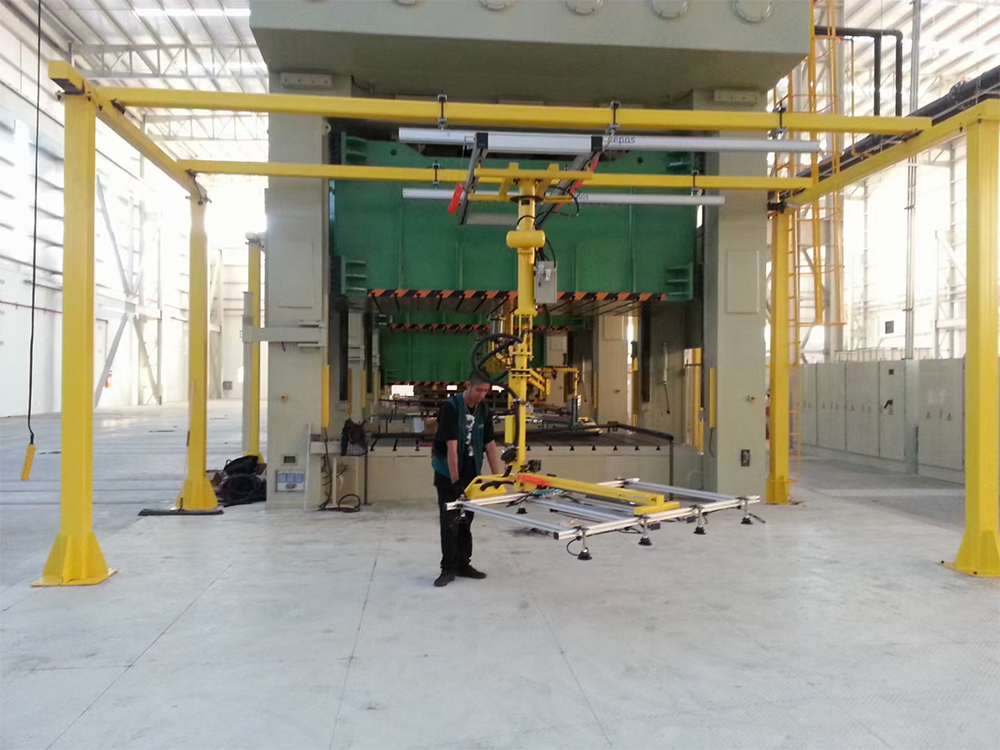

軌道懸掛型適用于大的空間需求,軌道可以根據現場情況借助于現場廠房鋼結構,也可以根據搬運空間需求重新定制鋼結構懸掛軌道,也可以根據現場條件要求及搬運負載要求更換形式:KBK鋼軌、鋁合金軌道等??蛇m用于不同的現場要求。機械手的相關參數和氣控系統根據現場搬運需求做調整更改,以便達到使用最優化。
設備型號 | SZHJ-DZYD-C30 | SZHJ-DZYD-C50 | SZHJ-DZYD-C100 | SZHJ-DZYD-C200 | SZHJ-DZYD-C300 | SZHJ-DZYD-C500 |
主體型號 | HJZL-114/133 | HJZL-133 | HJZL-133/158 | HJZL-158/181 | HJZL-181/272 | HJZL-272 |
額定負載G | 30KG | 50KG | 100KG | 200KG | 300KG | 500KG |
回轉半徑R1 | 2500mm | 2500mm | 2500mm | 2500mm | 2500mm | 2500mm |
提升行程H | 1500mm | 1500mm | 1500mm | 1500mm | 1500mm | 1500mm |
最大提升高度H | 2000mm | 2000mm | 2000mm | 2000mm | 2000mm | 2000mm |
最低點H2 | H1H | H1-H | H1-H | H1-H | H1-+H | H1-H |
底座高度H4 | 200mm | 300mm | 370mm | 根據設計定制 | 根據設計定制 | 根據設計定制 |
氣源壓力P | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 |
設備自重 | 190KG | 370KG | 450KG | 510KG | 定制 | 定制 |
軌道懸掛型適用于大的空間需求,軌道可以根據現場情況借助于現場廠房鋼結構,也可以根據搬運空間需求重新定制鋼結構懸掛軌道,也可以根據現場條件要求及搬運負載要求更換形式:KBK鋼軌、鋁合金軌道等??蛇m用于不同的現場要求。機械手的相關參數和氣控系統根據現場搬運需求做調整更改,以便達到使用最優化。
