桁架機械手
所屬分類:桁架機械手

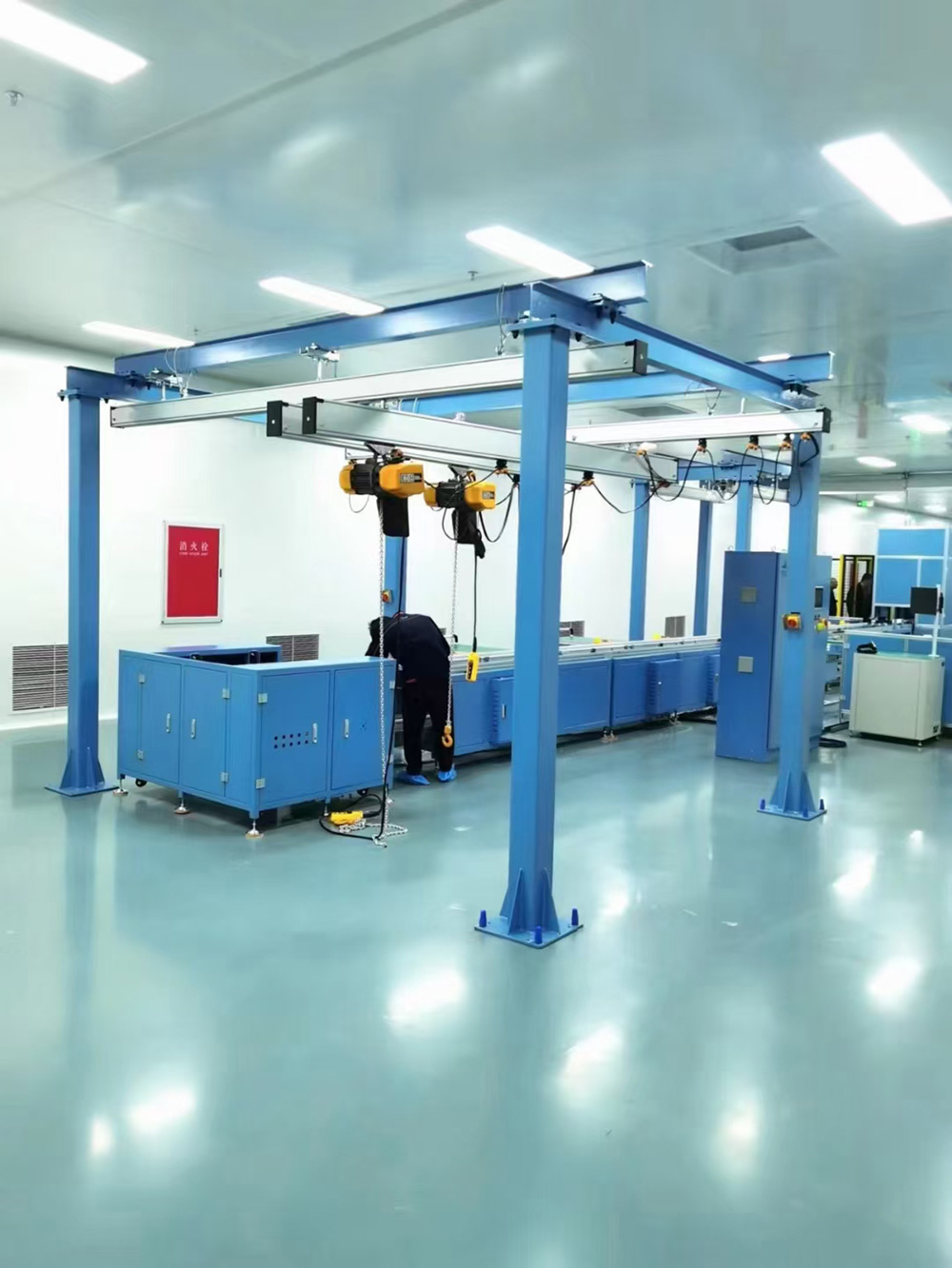

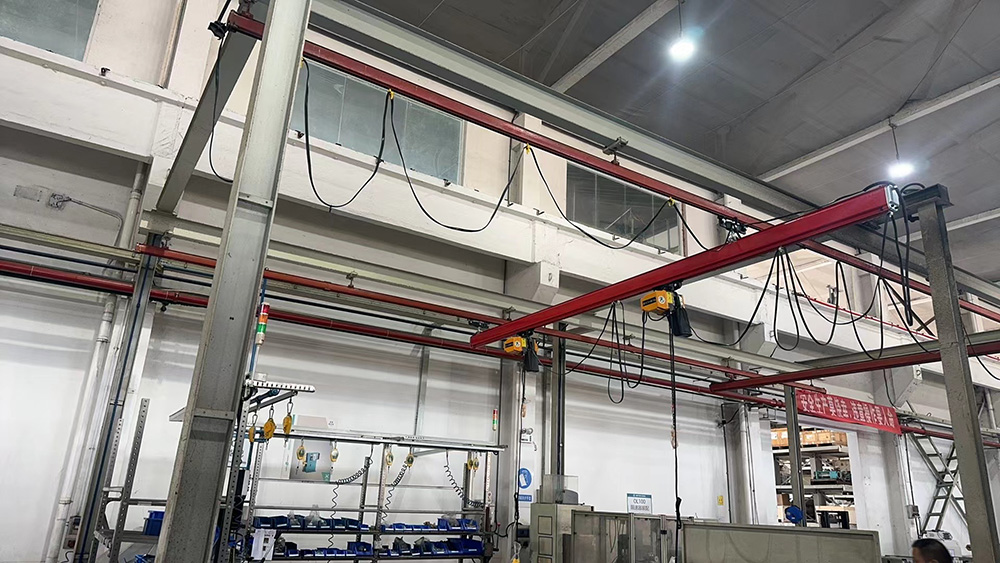

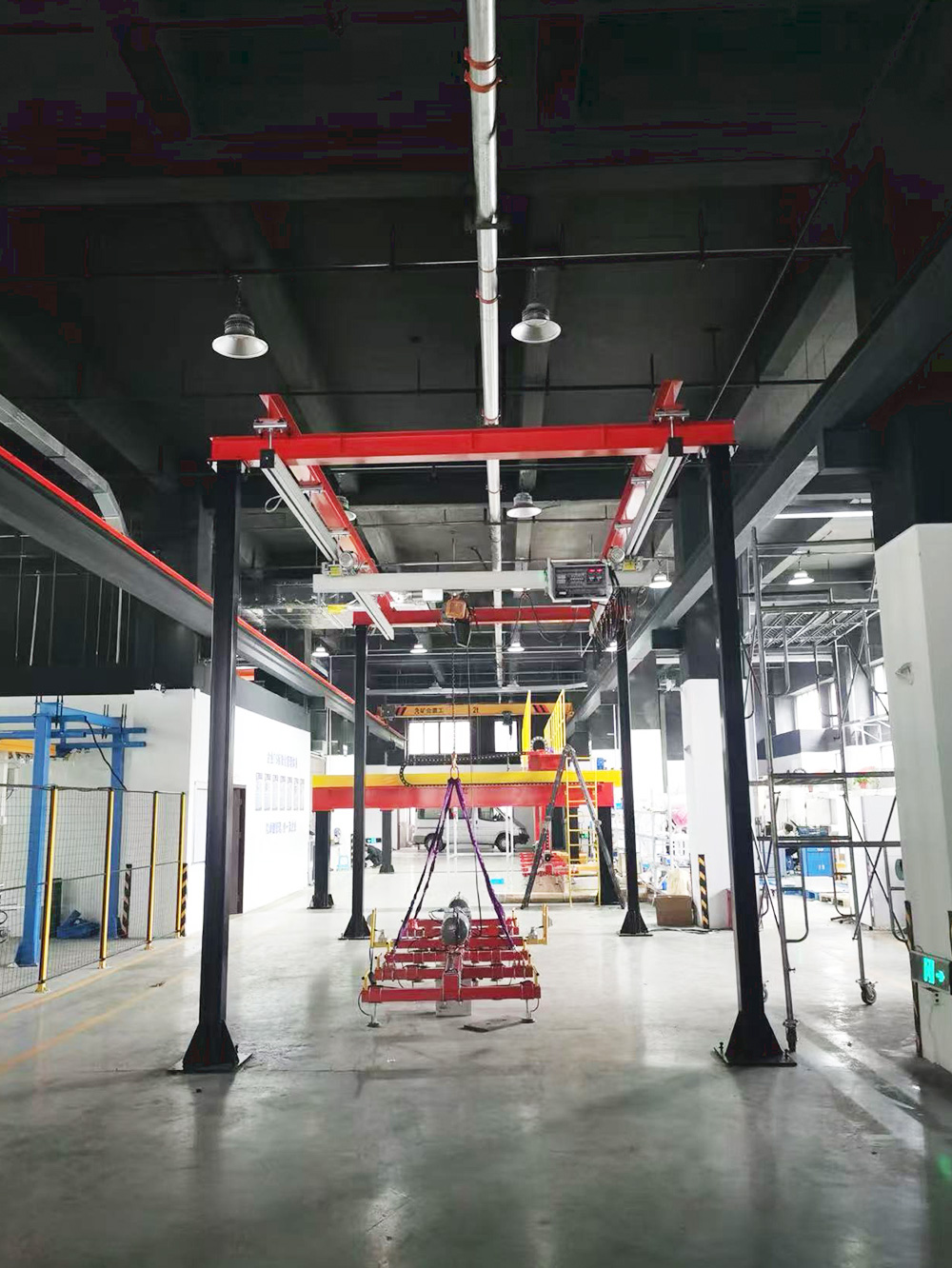

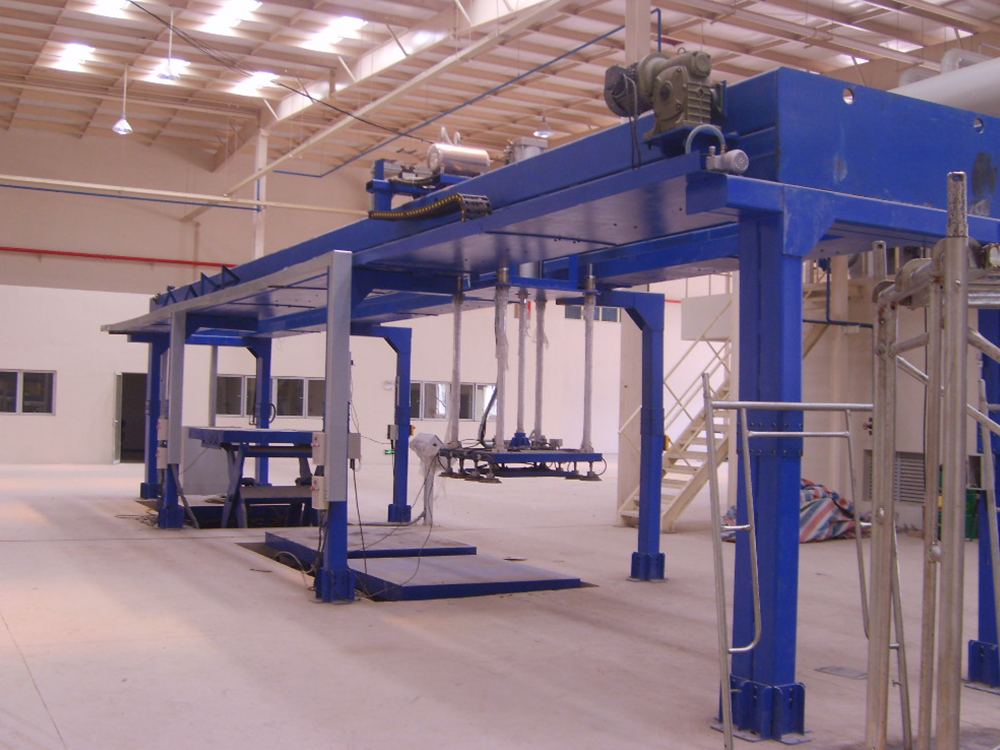

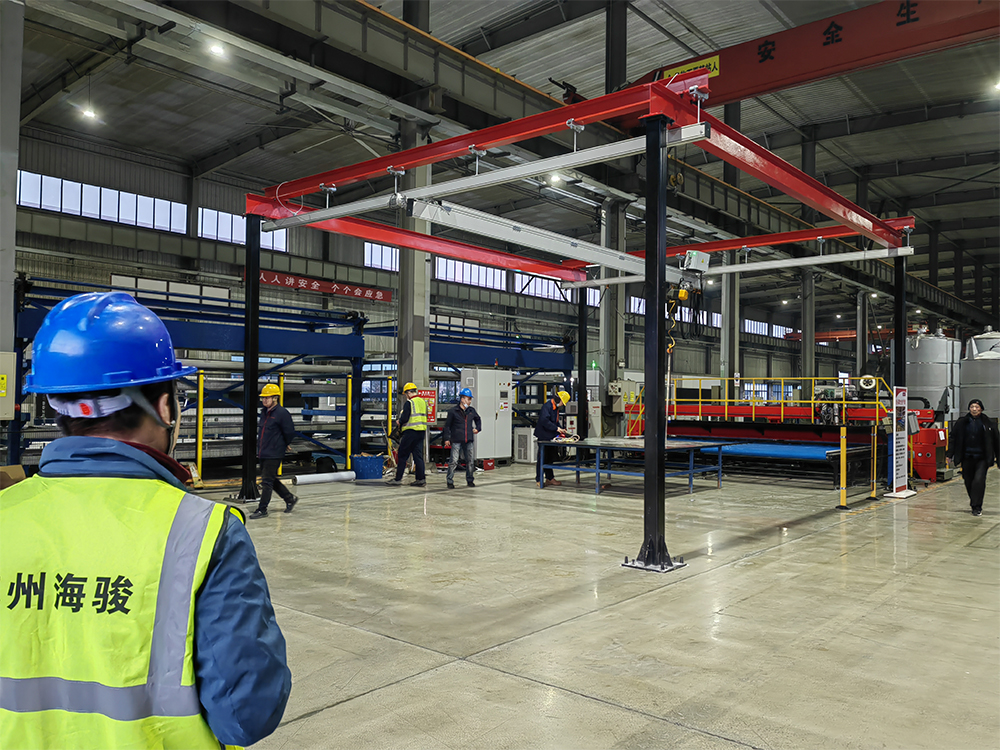

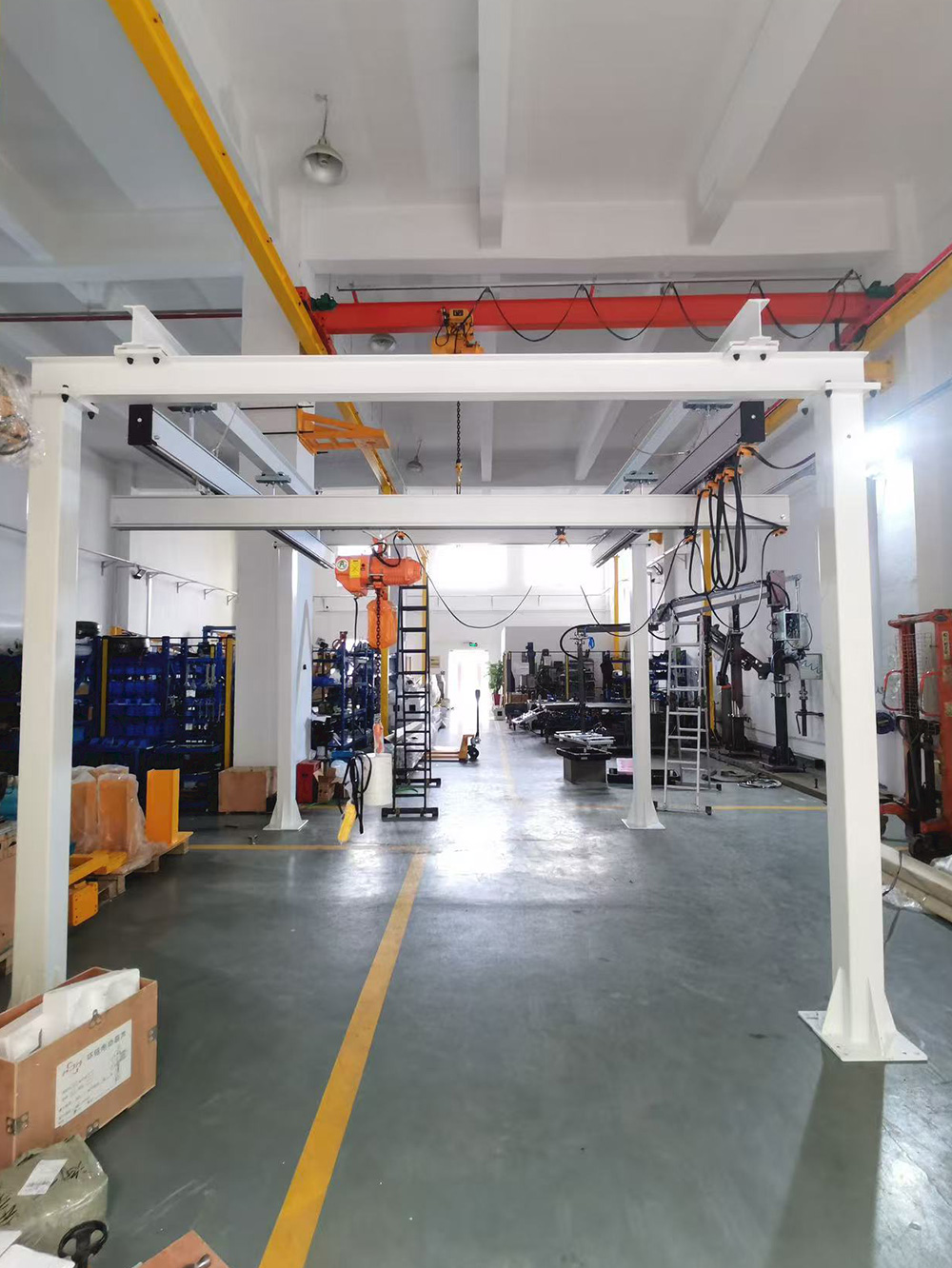

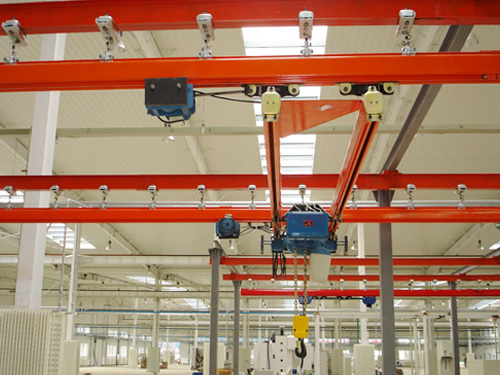

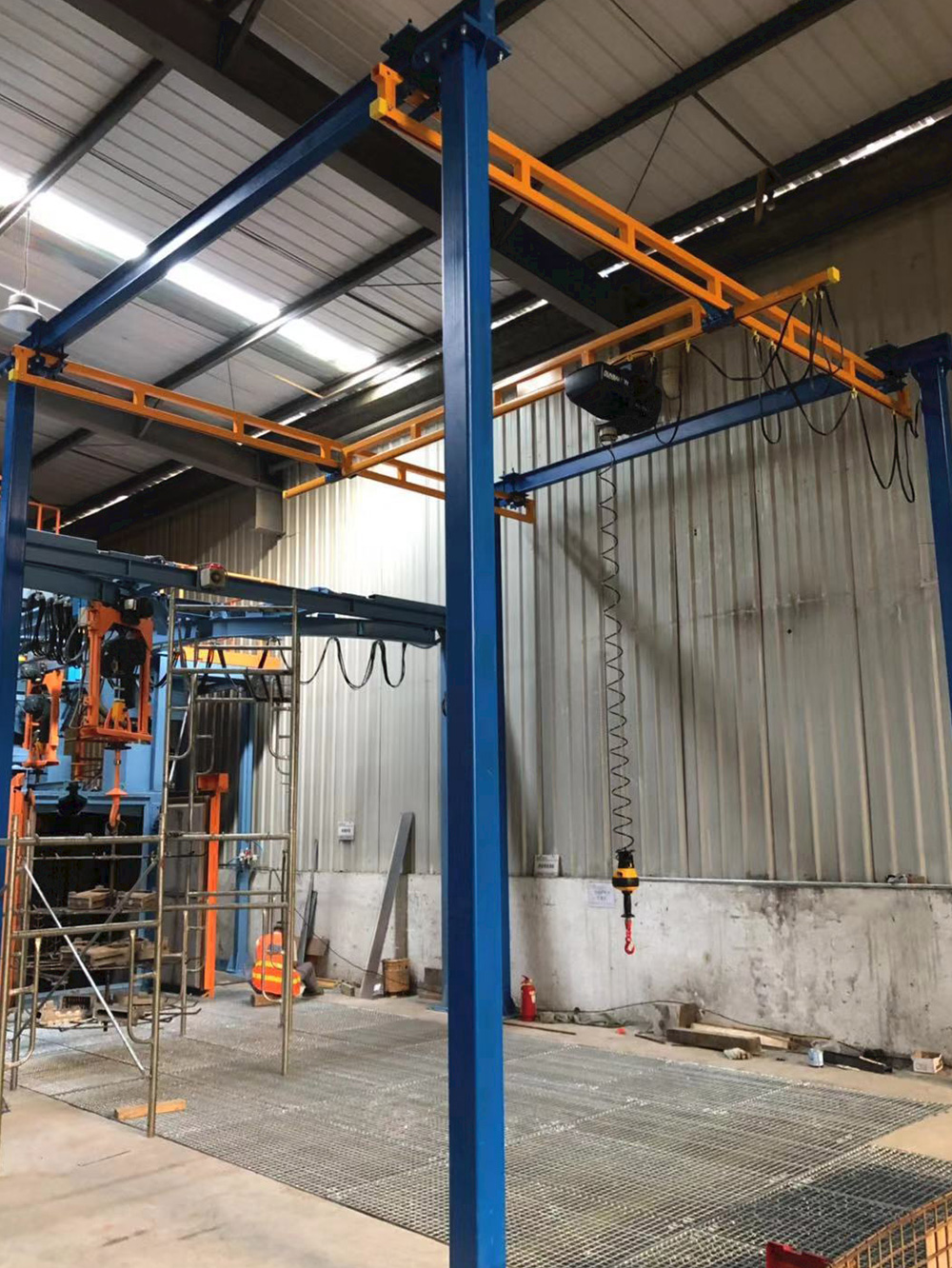

桁架機械手也叫KBK軌道系統,是由懸掛裝置、軌道、道岔、 行走小車、電動葫蘆、移動供電裝置(滑線)以及控制裝置等組件組合而成。由于該產品只需要簡單的懸掛在廠房鋼結構或龍門鋼結構上通過提升設備便可實現物料的空中直接輸送,因此被廣泛應用于各行各業的物料輸送環節。
設備型號 | SZHJ-DZYD-C30 | SZHJ-DZYD-C50 | SZHJ-DZYD-C100 | SZHJ-DZYD-C200 | SZHJ-DZYD-C300 | SZHJ-DZYD-C500 |
主體型號 | HJZL-114/133 | HJZL-133 | HJZL-133/158 | HJZL-158/181 | HJZL-181/272 | HJZL-272 |
額定負載G | 30KG | 50KG | 100KG | 200KG | 300KG | 500KG |
回轉半徑R1 | 2500mm | 2500mm | 2500mm | 2500mm | 2500mm | 2500mm |
提升行程H | 1500mm | 1500mm | 1500mm | 1500mm | 1500mm | 1500mm |
最大提升高度H | 2000mm | 2000mm | 2000mm | 2000mm | 2000mm | 2000mm |
最低點H2 | H1H | H1-H | H1-H | H1-H | H1-+H | H1-H |
底座高度H4 | 200mm | 300mm | 370mm | 根據設計定制 | 根據設計定制 | 根據設計定制 |
氣源壓力P | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 | 0.5Moa以上 |
設備自重 | 190KG | 370KG | 450KG | 510KG | 定制 | 定制 |
桁架機械手也叫KBK軌道系統,是由懸掛裝置、軌道、道岔、 行走小車、電動葫蘆、移動供電裝置(滑線)以及控制裝置等組件組合而成。由于該產品只需要簡單的懸掛在廠房鋼結構或龍門鋼結構上通過提升設備便可實現物料的空中直接輸送,因此被廣泛應用于各行各業的物料輸送環節。
起重范圍在:25KG~2000KG。包括單軌系統、LD單梁、LS雙梁、LSS伸縮梁、LM堆垛機等形式,應用范圍極廣,主要特點概述如下:
1.可靠性好、穩定性高
KBK軌道系統的組成部分全部都是標準模塊,因而系統十分可靠,且后期維護維修更換部件比較便捷,保證了系統使用的穩定性。
2.適用性強
可根據工廠各工位的需要。靈活的設計安裝。從定點運送到高準確度的多點、多節拍的自動化輸送線,都能隨意組合而成??捎糜谛略O(shè)計的廠房,也可用于系統的改造和延伸。
3.安裝方便、經濟高效
設備安裝調試很方便,型材及各標準件之間只需要用螺栓連接即可使用??晒?jié)省工廠的空間和面積,從而降低消耗,提高企業效益。系統可以手動操作,也可以實現自動、半自動操作、運行高效。
